可曲撓橡膠接頭又稱作減振器、管道減震器、避震喉、柔性橡膠接頭、橡膠軟連接，軟接頭等。可曲撓單球橡膠接頭是金屬管道 的柔性聯接器，由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。現引進國外先進生產工藝，制作過程中內層受到高壓力，錦綸簾子布和膠 層得到更好的結合，比普通型可曲撓橡膠接頭的工作壓力更高，質量更好。它的特點是內膠層混然一體，光潔無縫痕，標簽采用硫化工藝，與產品結合在一起。具有 耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點。

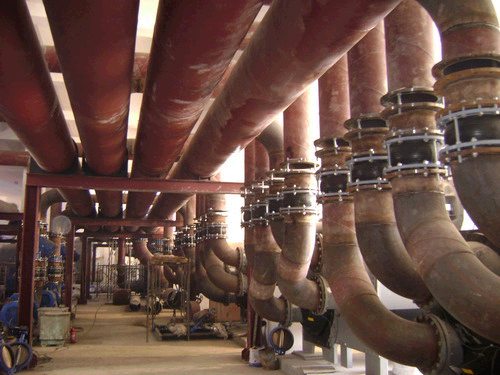

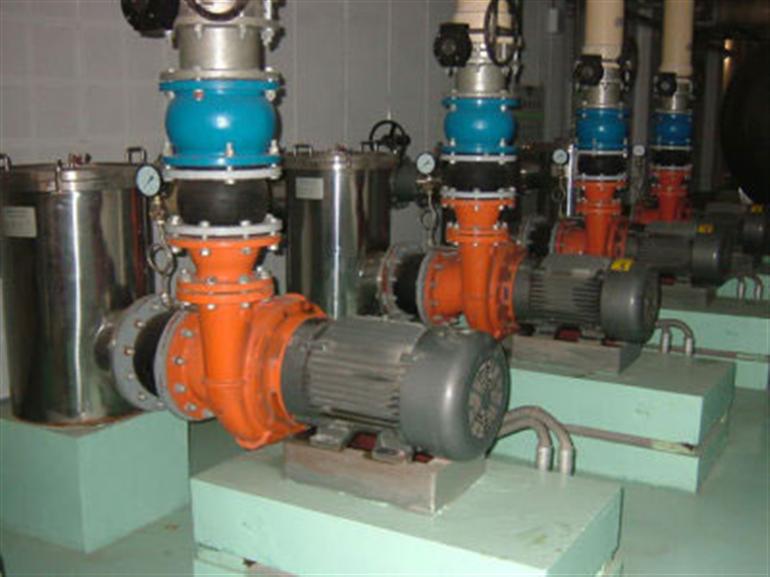

可曲撓橡膠接頭可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系 統。普通型用于輸送－15℃～115℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態 物料。
可曲撓橡膠接頭性能特點：
1、可曲撓單球橡膠接頭可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。
2、根據材料不同可曲撓單球橡膠接頭可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。
3、可曲撓單球橡膠接頭材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。
4、如可曲撓單球橡膠接頭架空使用可配彈性支架，安裝時螺栓要用對角法上緊。
5、如可曲撓單球橡膠接頭管路壓力過高時，應用極限螺栓將兩端法蘭連在一起。

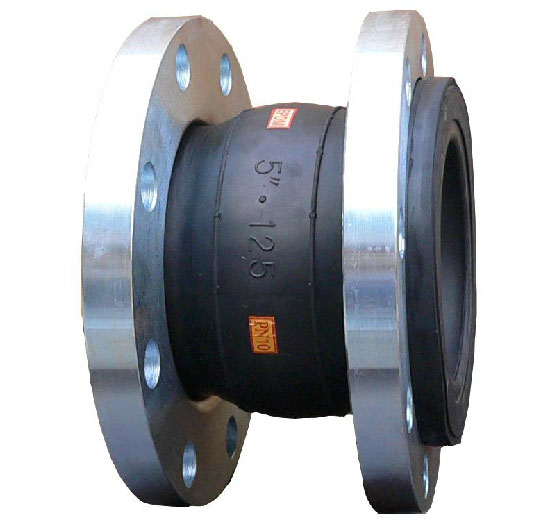

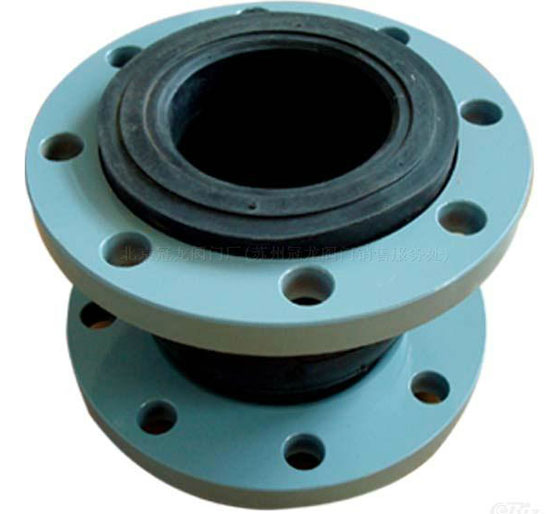

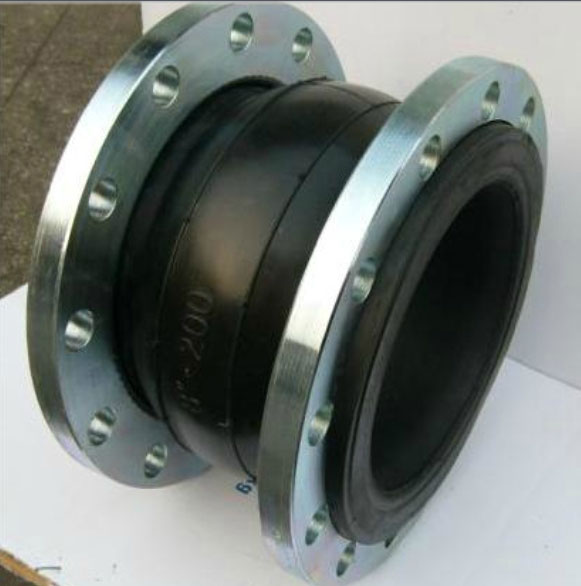

單球體可曲撓橡膠接頭詳細介紹：
單球可曲撓橡膠接頭又稱作橡膠軟連接、管道減震器、避震喉、軟接頭等。本產品引進國外先進生產工藝，制作過程中內層受到高壓力，錦綸簾子布和膠層得到更好 的結合，比普通型可曲撓橡膠接頭的工作壓力更高，質量更好。它的特點是內膠層混然一體，光潔無縫痕，標簽采用硫化工藝，與產品結合在一起。 單球體可曲撓橡膠接頭，該產品是金屬管道的柔性聯接器，由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。具有耐壓高、彈性好、位移量 大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點，可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮 機、風機等管道系統。普通型用于輸送－15℃～115℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或 油、濃酸濃堿、固態物料。
技術條件
| 項目 | 型號 | JGD-1 | JGD-2 | JGD-3 |
| 工作壓力MPa(kgf/cm2) | 1（10） | 1.6（16） | 2.5（25） | |
| 爆破壓力MPa(kgf/cm2) | 2（20） | 3（30） | 4.5（45） | |
| 真 空 度KPa(mm/Hg) | 53.3（400） | 86.7（650） | 100（750） | |
| 適 用 溫 度℃ | -15℃～115℃特殊可達-30℃～160℃ | |||
| 適 用 介 質 | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等。 | |||
可曲撓橡膠接頭安裝數據表
|
公稱通徑DN |
長度 L mm |
法蘭厚度 b mm |
螺栓數 n |
螺栓孔直徑 |
螺栓孔中心 |
軸向位移mm |
橫向位移 |
偏轉角度 |
||
| mm | 英寸 | 伸長 | 壓縮 | |||||||
| 32 | 1.25 | 95 | 16 | 4 | 18 | 100 | 6 | 9 | 9 | 15 |
| 40 | 1.5 | 95 | 18 | 4 | 18 | 110 | 6 | 10 | 9 | 15 |
| 50 | 2 | 105 | 18 | 4 | 18 | 125 | 7 | 10 | 10 | 15 |
| 65 | 2.5 | 115 | 20 | 4 | 18 | 145 | 7 | 13 | 11 | 15 |
| 80 | 3 | 135 | 20 | 4 | 18 | 160 | 8 | 15 | 12 | 15 |
| 100 | 4 | 150 | 22 | 8 | 18 | 180 | 10 | 19 | 13 | 15 |
| 125 | 5 | 165 | 24 | 8 | 18 | 210 | 12 | 19 | 13 | 15 |
| 150 | 6 | 180 | 24 | 8 | 23 | 240 | 12 | 20 | 14 | 15 |
| 200 | 8 | 210 | 24 | 8 | 23 | 295 | 16 | 25 | 22 | 15 |
| 250 | 10 | 230 | 26 | 12 | 23 | 350 | 16 | 25 | 22 | 15 |
| 300 | 12 | 245 | 28 | 12 | 23 | 400 | 16 | 25 | 22 | 15 |
| 350 | 14 | 255 | 28 | 16 | 23 | 460 | 16 | 25 | 22 | 15 |
| 400 | 16 | 255 | 30 | 16 | 25 | 515 | 16 | 25 | 22 | 15 |
| 450 | 18 | 255 | 30 | 20 | 25 | 565 | 16 | 25 | 22 | 15 |
| 500 | 20 | 255 | 32 | 20 | 25 | 620 | 16 | 25 | 22 | 15 |
| 600 | 24 | 260 | 36 | 20 | 30 | 725 | 16 | 25 | 22 | 15 |
| 700 | 28 | 260 | 36 | 24 | 30 | 840 | 16 | 25 | 22 | 15 |
| 800 | 32 | 260 | 38 | 24 | 34 | 950 | 16 | 25 | 22 | 15 |
| 900 | 36 | 260 | 42 | 28 | 34 | 1050 | 16 | 25 | 22 | 15 |
| 1000 | 40 | 260 | 44 | 28 | 34 | 1160 | 18 | 26 | 24 | 15 |
| 1200 | 48 | 260 | 48 | 32 | 41 | 1380 | 18 | 26 | 24 | 15 |
| 1400 | 56 | 350 | 44 | 36 | 34 | 1560 | 20 | 28 | 26 | 15 |
| 1600 | 64 | 350 | 46 | 40 | 34 | 1760 | 25 | 35 | 30 | 10 |
| 1800 | 72 | 350 | 52 | 44 | 41 | 1970 | 25 | 35 | 30 | 10 |
| 2000 | 80 | 420 | 54 | 48 | 48 | 2180 | 25 | 35 | 30 | 10 |
| 2200 | 88 | 400 | 40 | 52 | 48 | 2390 | 25 | 35 | 30 | 10 |
| 2400 | 96 | 400 | 41 | 56 | 48 | 2600 | 25 | 35 | 30 | 10 |
| 2600 | 104 | 450 | 42 | 60 | 54 | 2810 | 25 | 35 | 30 | 10 |
| 2800 | 112 | 450 | 45 | 64 | 54 | 3020 | 25 | 35 | 30 | 10 |
| 3000 | 120 | 450 | 50 | 68 | 54 | 3220 | 25 | 35 | 30 | 10 |
| 注：1、特殊要求可來函來圖定制，法蘭按《全國通用給排水標準圖集》，其它按HG/T2289-92。 2、DN350-600(2)型工作壓力為1.6MPa，DN32-400(3)型工作壓力為2.5MPa。 3、DN700-DN1200工作壓力為1.0MPa，DN1400工作壓力為0.6MPa，DN1600-DN1800工作壓力為0.4MPa，法蘭按 0.6MPa選取。DN2000工作壓力為0.25MPa，法蘭按0.6MPa壓力選取。 4、懸空給水使用DN200以上產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 5、用戶使用橡接頭，對應法蘭應是閥門法蘭或符合GB/T9115.1(RF)法蘭。 |
||||||||||
